Cтабилизаторы напряжения электромеханические СНАП
Cтабилизаторы напряжения электромеханические используются в целях обеспечения защиты и стабильной работы различного оборудования в случаях изменения в широких пределах (150-250 В) питающего сетевого напряжения. Стабилизаторы могут применяться для электропитания промышленного, офисного, школьного, домашнего оборудования, а также оборудования для торговли, сельского хозяйства, бойлерных и автоматики котлов отопления.
Основные преимущества- форма выходного напряжения повторяет форму напряжения на входе;
- высокий КПД;
- высокоэффективная защита от превышения или понижения входного напряжения;
- широкий диапазон регулирования (150 – 250 В).
Стабилизаторы напряжения электромеханические однофазные ЕЛІМ-Україна производятся в широком ассортименте мощностью от 0.5 до 20 кВА.
| Серия | Мощность | Особенности, рекомендации |
| Стабилизаторы СНАП | 0.5-10 кВА | Переносные стабилизаторы |
| Стабилизаторы "Премиум" класс | 0.5-10 кВА | Переносные и навесные |
| Стабилизаторы СНАН | 3-12 кВА | Навесные стабилизаторы |
| Стабилизаторы СНАШ | 15-20 кВА | Стационарные стабилизаторы |
Электрические стабилизаторы сетевого напряжения 220 В электромеханического типа (их еще называют сервоприводными и электродинамическими стабилизаторами) представляют собой следящую систему с использованием электродвигателя, автотрансформатора и системы управления двигателем. Такие стабилизаторы позволяют непрерывно и плавно регулировать выходное напряжение. При этом форма напряжения на выходе стабилизатора напряжения не меняется. Это позволяет подключать приборы, в составе которых есть электродвигатели (справка: к стабилизаторам напряжения, которые выдают модифицированную синусоиду (пилообразную, в форме трапеции и т.п.) подключать электродвигатели и приборы, в составе которых есть двигатели, категорически запрещается. Это может вызвать перегрев и даже возгорание приборов).

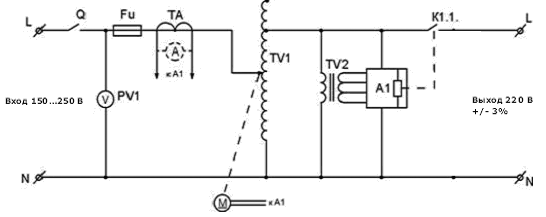

Упрощенная структурно-функциональная схема приведена на рисунке. Основу схемы составляет автотрансформатор, намотанный на торроидальный ферромагнитный сердечник, который компенсирует изменение входного напряжения путём увеличения либо уменьшения коэффициента трансформации.
Блок управления и защиты A1 служит для контроля входного и выходного напряжения и формирования управляющего импульса для работы серводвигателя постоянного тока, который перемещает щеточный контакт по обмоткам автотрансформатора, изменяя его основные характеристики, тем самым, поддерживая выходное напряжение на уровне 220В. Блок A1 контролирует критические значения напряжения, тока и температуры щёточного контакта и при необходимости отключает нагрузку от сети.
