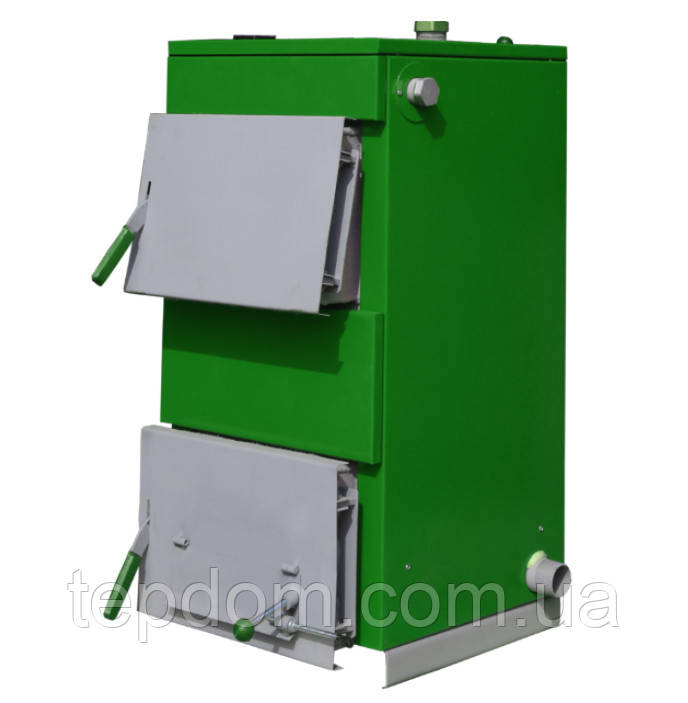

Колві КТК-12

Котли опалювальні сталеві КТК, (далі в тексті — котли) призначені для опалення будівель і споруд житлового, комунально-побутового та виробничого призначення з температурою теплоносія до 90 °C, з використанням як палива антрациту, кам'яного вугілля або деревини; а також для гарячого водопостачання, під час використання проміжного теплообмінника. Котли можуть працювати як у відкритих, так і в закритих системах опалення, з примусовою та природною циркуляцією теплоносія. Конструкція котла дає змогу максимально ефективно використовувати тепло, що виділяється під час спалювання твердого палива. Експлуатація котла можлива тільки в режимі ручного завантаження твердого палива.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ КОТЛА

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ТОПЛИВА

- Антрацит: теплота згоряння — 6700÷8000 ккал/кг, вологість — 4÷5%, зольність — ≤ 25%, вихід горючих летких речовин — ≤ 9%. Переваги: великий вміст вуглецю до 95%, горить у разі сильної тяги без полум'я, без запаху та диму; велика теплота згоряння, що збільшує інтервал закладання нової порції палива; не спікається. Недоліки — погано займається.

- Кам'яне вугілля: теплота згоряння — 5000÷6700 ккал/кг, вологість — 6÷12%, зольність — 15÷33%, вихід горючих летких речовин — 4÷10%. Переваги: добре займається. Браки: залежно від марки вугілля може спопікатися; великий вихід золи.

- Кам'яні паливні брикети — 5500÷7500 ккал/кг, вологість — 10÷12%, зольність — ≤ 17%, вихід горючих летких речовин — ≤ 9%. Переваги: добре займаються, горять без диму та без виділення чадного газу; малий вихід золи.

Допустимі різновиди палива та їх характеристики:

- Буре вугілля: теплота згоряння — 3000÷4100 ккал/кг, вологість — 30÷45%, зольність — ≤ 45%, вихід горючих летких речовин — ≥ 45%. Переваги: добре займається; не спікається. Недоліки: великий викид газоподібних і твердих частинок у газах, що входять до складу,; низька теплота згоряння; самопогоряння.

- Бурокутний брикет: теплота згоряння — 3900÷4500 ккал/кг, вологість — ≤ 23,5%, зольність — ≤ 28%, вихід горючих летких речовин — ≥ 50%. Переваги: добре займається; не спікається; стійкість до самозгорання під час тривалого зберігання. Недоліки: великий викид газоподібних і твердих частинок у газах, що випадають,; низька теплота згоряння.

- Торфяний брикет: теплота згоряння — 5500÷5700 ккал/кг, вологість — ≤ 16%, зольність — ≤ 16%, вихід горючих летких речовин — ≥ 50%. Переваги: добре займається; не спікається; стійкість до самозгорання у разі тривалого зберігання; невелика кількість золи. Браки: низька теплота згоряння.

- Паливний брикет (біотопліво): теплота згоряння — 3850÷5000 ккал/кг, вологість — ≤ 12%, зольність — 16%, вихід горючих летких речовин — ≥ 10%. Переваги: добре займається; не спікається; стійкість до самозгорання у разі тривалого зберігання; невелика кількість золи; немає шкідливих летких речовин. Браки: низька теплота згоряння.

СТРИВІСТЬ КОТЛЯ

Конструкція котла та основні геометричні розміри представлені на рис.1. і таблиці 2.

Корпус котла зварений із листової вуглецевої сталі та ізольований шаром мінеральної вати завтовшки 50 мм. Корпус складається з топки 2 і конвективного газохода. Над топкою 2 розташований екран-турбулізатор 3 для завихрення потоку продуктів згоряння. У нижній частині топки розміщена колосникова реш тка 5, і відкривна решітка 12. Під лосниковий реш через встановлений піддон 6 для збирання золи та шлаку. Повітряною заслінкою 14 і шібером 7, який встановлений у димоході, підбирається оптимальний режим надходження повітря, який забезпечує повне згоряння палива.

На передній стінці корпусу котла розташовані завантажувальні двері 11 і двері запалювання й очищення 13, на якій встановлена повітряна заслінка 14 з віссю тяги. У верхній частині корпусу встановлений термометр 10, який з'єднується з датчиком температури. Датчик температури розташований у верхній частині котла з лівого боку.

Корпус котла облицьований сталевими декоративними панелями. На правій бічній панелі встановлена муфта 9 із заглушкою для під'єднання регулятора тяги.

На задній стінці корпусу котла розташовані димохід 4 із шибером 7. Патрубок для подавання теплоносія в систему опалення 8 розташований у верхній частині котла. Патрубки зворотного подавання 15 розташовані з правого та лівого боку котла, це розташування створює зручність для монтажу котла в систему опалення.
