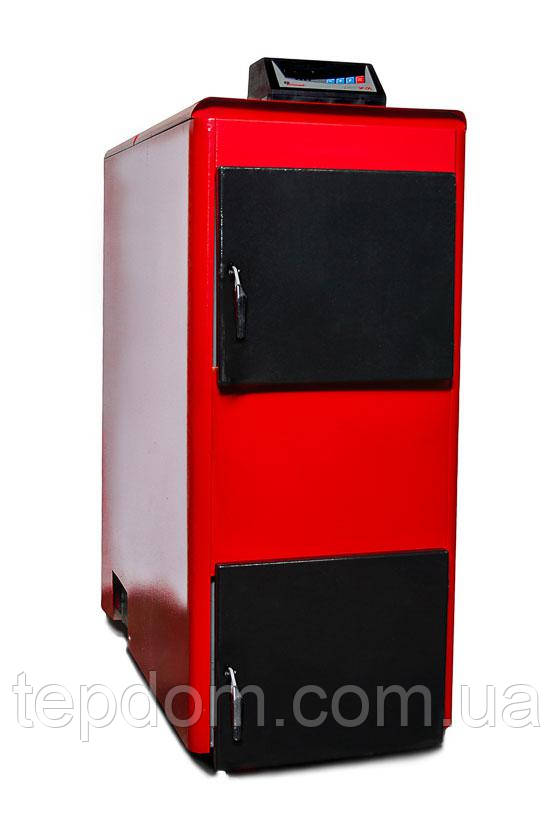

Проскуров АОТВ-22 (з вентилятором і контролером)

Водогрійні твердопаливні апарати «Проскурів» це економічно вигідне рішення для індивідуального опалення за відсутності газопостачання. Апарати обладнані автоматикою з вентилятором для надуву повітря. Ефективна теплоізоляція дозволяє мінімізувати тепловтрати.

Основною частиною апарата є стальний теплообмінник 1, що включає в себе горизонтальні 2 та вертикальні 3 димогарні труби. Крім того теплообмінник включає в себе: 4-димовідвідний патрубок; 5-шибер; 5-ручка-каблучка вдарера; 6-завантажувальні дверці; 7-дверці чистки колосників та видалення попелу (в певних моделях  можуть бути окремі дверці для видалення попелу); 8-чавунні колосники; 9-кришка люка чищення; 9а-ємність для попелу; 10-водяна сорочка теплообмінника; 11-патрубок подачі теплоносія в систему; 12-зворотній патрубок; 13-патрубок для встановлення групи безпеки; 14-дверця для чистки вертикальних димогарних труб.

Зовні апарат закритий панелями 15 та легкознімною панеллю 15а (яка надає доступ до дверець 14). Зверху апарата розміщений пульт управління (контролер) 16. Термодатчики контролера 17 вставлені в спеціальний мідний стакан, що омивається водяною сорочкою теплообмінника. Ззаду апарата є кабельна коробка 18 для підключення циркуляційного насоса. Кабель живлення вентилятора 19 оснащений вилкою для підключення вентилятора. Вентилятор 21 входить в комплект апарата і закріплюєтья споживачем згідно даного рисунка за допомогою гвинтів. Ззаду апарата також виходить шнур живлення апарата 20 від електромережі 220В 50Гц.  Лінія 22 показує максимальне завантаження апарата паливом (для дров). Лінія знаходиться на нижньому рівні завантажувальних дверець.

Примітка: *При номінальній потужності реальна витрата палива значно менша.
