Для виробництва котлів використовується сталевий лист товщиною 4 мм.

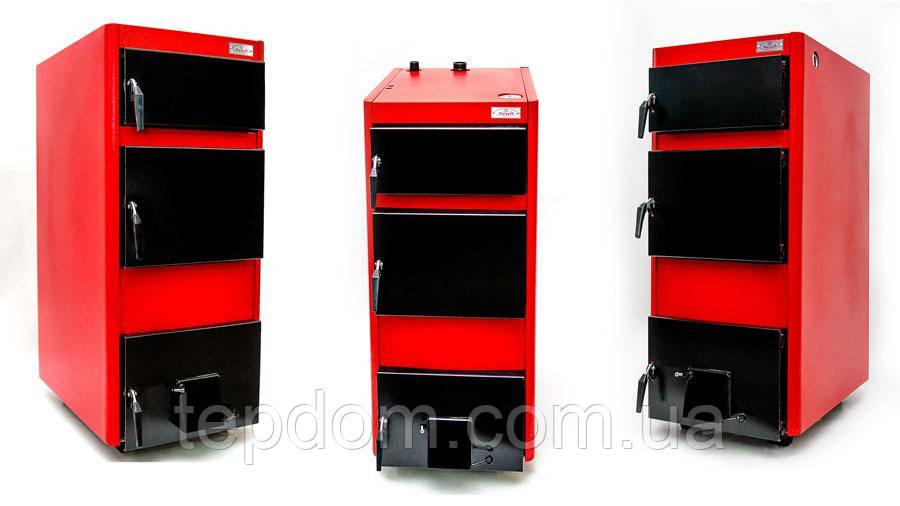

Водогрійні твердопаливні апарати «Проскурів» це економічно вигідне рішення для індивідуального опалення за відсутності газопостачання. Ефективна теплоізоляція дозволяє мінімізувати тепловтрати.
Основною частиною апарата є стальний теплообмінник 1, що включає в себе: 2 - димогарні труби; 3 — шибер; 4-димовідвідний патрубок; 5-дверця подачі повітря; 6-завантажувальні дверці; 7-дверці чистки колосників та видалення попелу; 8-чавунні колосники; 9- дверці чистки димогарних труб; 10-ємність для попелу; 11-водяна сорочка теплообмінника; 12-патрубок подачі теплоносія в систему; 13-зворотній патрубок; 14-патрубок для встановлення групи безпеки; 15-гвинт для регулювання подачі повітря 16-різьбова втулка для встановлення регулятора RT3; 17-фланець для приєднання вентилятора; 18 – стаканчики для термодатчиків контролера; 19 – показчик температури; 20 – декоративні панелі.
Назва параметру та одиниця виміру |
Норма для моделей | |||||
АОТВ-12Н | АОТВ-16Н | АОТВ-22Н | АОТВ-30Н | АОТВ-40Н | ||
Вид палива | Вугілля кам`яне, антрацит, дрова | |||||
Номінальна тепло-продуктивність (потужність), кВт |
12-14 | 16-18 | 20-22 | 26-30 | 35-40 | |
Номінальна витрата палива кг/год антрацит вугілля дрова |
2,2 4,0 8 |
3,0 5,5 11 |
3,8 7,0 14 |
4,6 8,5 17 |
5,6 10 20 |
|
Коефіцієнт корисної дії, %, не менше антрацит, вугілля дрова |
80 75 |
|||||
Робочий тиск води, МПа, не більше | 0.2 | |||||
Робоча температура теплоносія,°З | 50-90 | |||||
Розміри димовідвідного патрубка, мм | 140х140 | 170х170 | ||||
Підключення до системи опалення (муфта), дюйми |
G 11/2 | |||||
Об`єм топки апарата, л | 45 | 60 | 80 | 120 | 150 | |
Тривалість робочого циклу, годин антрацит, вугілля дрова |
8 6 |
|||||
Габаритні розміри, мм, не більше: висота ширина глибина |
1040 380 600 |
1090 380 680 |
1140 380 780 |
1160 480 780 |
1240 480 780 |
|
Маса, кг, не більше | 120 | 140 | 160 | 200 | 220 | |
Об'єм води в апараті, (л) | 30 | 38 | 45 | 55 | 62 |
Примітка: *При номінальній потужності реальна витрата палива значно менша.
- Ціна: 32 400 ₴
