Для виробництва котлів використовується сталевий лист товщиною 4 мм.
Апарати призначені для опалення а також для приготування їжі. Крім того апарати мають два режима роботи: «приготування їжі» та «опалення», чим вигідно відрізняється від аналогічних опалювальних апаратів інших виробників.

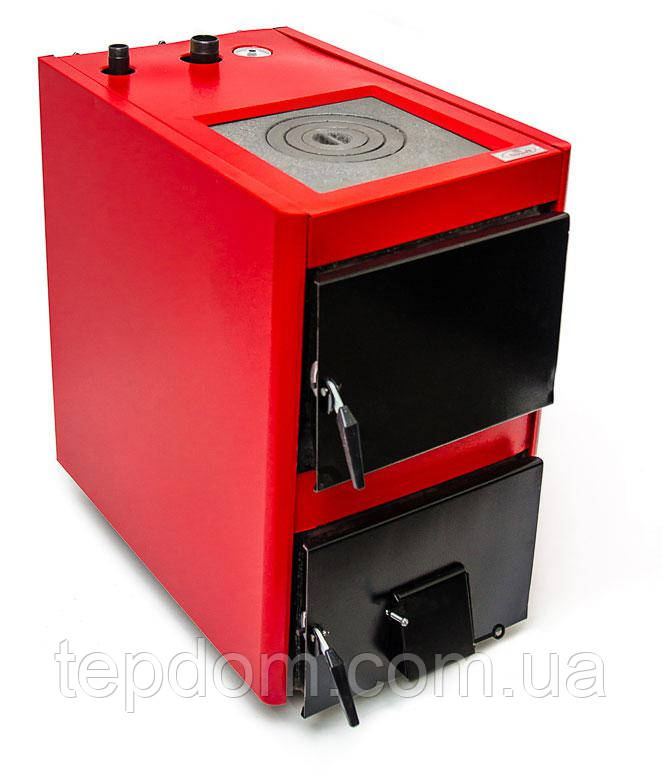

Водогрійні твердопаливні апарати «Проскурів» це економічно вигідне рішення для індивідуального опалення за відсутності газопостачання. Ефективна теплоізоляція дозволяє мінімізувати тепловтрати.
Малюнок 1. Будова апарата АОТВ-14КM
Рисунок 1а. Будова апаратів АОТВ-18КM, АОТВ-25КM
Основною частиною апарата є стальний теплообмінник 1, що включає в себе: 2 - димогарні труби; 3 — шибер; 4-димовідвідний патрубок; 5-дверця подачі повітря; 6-завантажувальні дверці; 7-дверці чистки колосників та видалення попелу; 8-чавунні колосники; 9- дверці чистки димогарних труб; 10-ємність для попелу; 11-водяна сорочка теплообмінника; 12-патрубок подачі теплоносія в систему; 13-зворотній патрубок; 14-патрубок для встановлення групи безпеки; 15-гвинт для регулювання подачі повітря 16-різьбова втулка для встановлення регулятора RT3; 17-фланець для приєднання вентилятора; 18 – стаканчики для термодатчиків контролера; 19 – показчик температури; 20 – декоративні панелі.
Назва параметру та одиниця виміру |
Норма для моделей | ||||||
АОТВ-14KM | АОТВ-18KM | АОТВ-25KM | |||||
Вид палива | Вугілля кам`яне, антрацит, дрова | ||||||
Номінальна тепло-продуктивність (потужність), кВт |
12-14 | 16-18 | 22-25 | ||||
Номінальна витрата палива кг/год антрацит вугілля дрова |
2,0 3,5 7 |
3,0 5,5 11 |
4,5 7,0 14 |
||||
Коефіцієнт корисної дії, %, не менше антрацит, вугілля дрова |
|
||||||
Робочий тиск води, МПа, не більше | 0.2 | ||||||
Робоча температура теплоносія,°С | 50-90 | ||||||
Розміри димовідвідного патрубка, мм | 140х140 | 170х170 | |||||
Підключення до системи опалення (муфта), дюйми |
G 11/2 | ||||||
Об`єм топки апарата, л | 48 | 55 | 90 | ||||
Розміри топки апарата вис. х шир. х глиб., мм | 400х330х370 | 400х330х420 | 400х360х650 | ||||
Тривалість робочого циклу, годин антрацит, вугілля дрова |
8 6 |
||||||
Габаритні розміри, мм, не більше: висота ширина глибина |
810 450 710 |
810 450 800 |
830 480 1150 |
||||
Маса, кг, не більше | 100 | 120 | 165 | ||||
Об'єм води в апараті, (л) | 25 | 35 | 50 |
Примітка: *При номінальній потужності реальна витрата палива значно менша.
